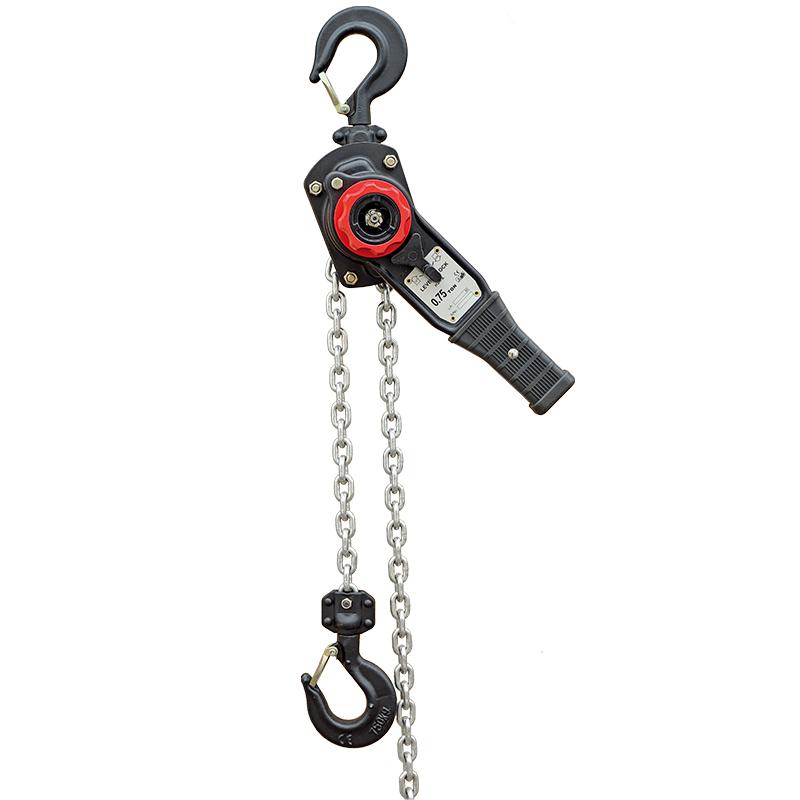

HSH-V型手扳葫蘆

產品介紹：

額定載重：0.75T-9T

起升高度：1.5米

吊鉤材質：錳鋼吊鉤

鏈條材質：G80錳鋼鏈條

外殼材質：合金鋼罩殼

機械行業標準：JB/T 7335—2016

產品特點：

HSH-V型手扳葫蘆是我公司在原有傳統產品上重新設計開發的新一代產品。該產品具有體積小、重量輕、外形美觀、手扳力小、安quan可靠、使用壽命長等顯著優點。V型手扳葫蘆在無載時可將齒輪脫開并快速拉動鏈條。

產品用途：

手扳葫蘆適用于造船、郵電、礦山、電力、交通運輸?shù)炔块T在無電源場合用作重物起吊、設備安裝、機械牽引等作業。本系列葫蘆可在空載時快速拽動起重鏈，實現下吊鉤的快速定位。

注意事項：

1.在起吊起重物時，嚴禁人員在重物下做任何工作或行走，禁止發生人身事故；

2.使用時如果發現手扳力大于正常扳力時應立即停止使用，并進行檢查；

A.重物是否與其他物件牽連；

B.葫蘆機件有無損壞；

C.重物是否超出了葫蘆的額定載荷；

3.不準違規操作，不準把葫蘆放置在雨中或很潮濕的地方；

4.嚴禁6噸的葫蘆的下鉤在兩行鏈條中間翻轉；

維修保養：

1.使用完畢后應將葫蘆清理干凈，并涂上防銹油脂，存放在干燥的地方；

2.槽型螺母安裝時，應先順時針方向轉動手輪，使棘輪、摩擦片壓緊在制動器座上，再裝上槽型螺母；

3.葫蘆經過清洗檢查檢修后，應進行空載和重載試驗，確認工作正常、自動可靠才能交會使用；

4.制動器的摩擦面必須保持干凈，嚴禁油泥污水污染。

技術參數：

額定載荷Capacity(t)		0.75	1	1.5	2	3	6	9
標準提升高度STANDARD LIFT(m)		1.5	1.5	1.5	1.5	1.5	1.5	1.5
試驗載荷Running test load(KN)		11	15	22.5	25	37.5	75	112.5
額定手扳力Effort required to lift rated load (ND)		145	150	200	220	280	310	320
起重鏈行數Strands of load chain		1	1	1	1	1	2	3
起重鏈直徑Strands of load chain(mm)		6	6	7.1	8	10	10	10
主要尺寸Dimensions(mm)	A	155	155	165	178	200	200	200
	B	56	56	65	76	83	83	83
	C	130	130	148	152	187	250	335
	D	36	36	44	46	48	62	85
	H	27	27	34	36	38	48	55
	L	300	300	350	350	400	550	700
	K	255	255	365	365	365	365	365
凈重 Net Weight(Kg)		7	7	10	12	18	28.5	45
起升高度每增1m增加重量(Kg) Extra weight per metre of extra lift		0.8	0.8	1.1	1.4	2.2	4.4	6.6
包裝尺寸 Package size(cm)		321616	321616	441817	441817	462019	492022	563223
